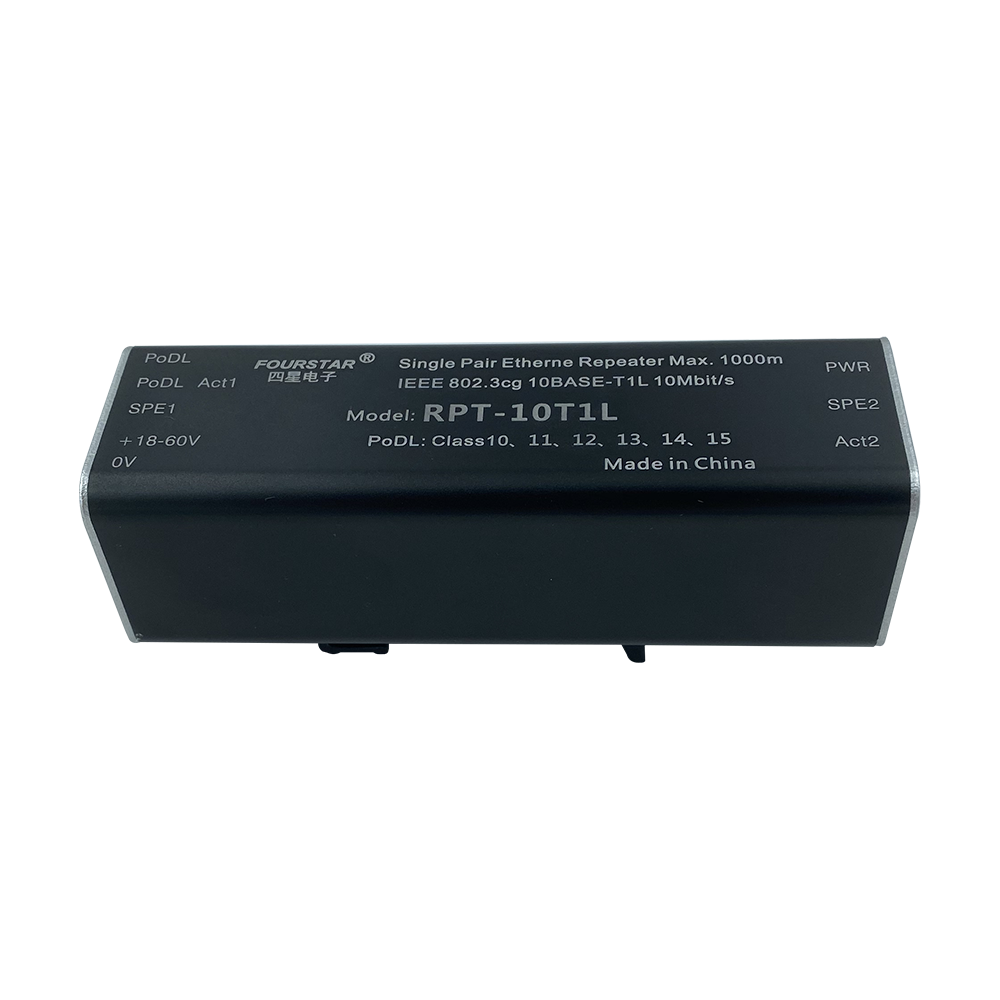

產品簡介
單對以太網（SPE）中繼器。雙向延長SPE通信距離1000米，具有2個符合IEEE802.3cg，10Base-T1L標準的10M單對以太網口（IEC63171-2標準 SPE連接器），支持數據線供電（PoDL），支持PoDL功率等級Class10、11、12和Class13、14、15，工作電源電壓18～60VDC，-20℃～+75℃工作溫度，DIN35標準導軌安裝。當雙絞線較長或較細引起電力傳輸能力不夠時，可用本中繼器來接續(xù)電力。
技術參數
參數分類 | 項 目 | 指 標 |

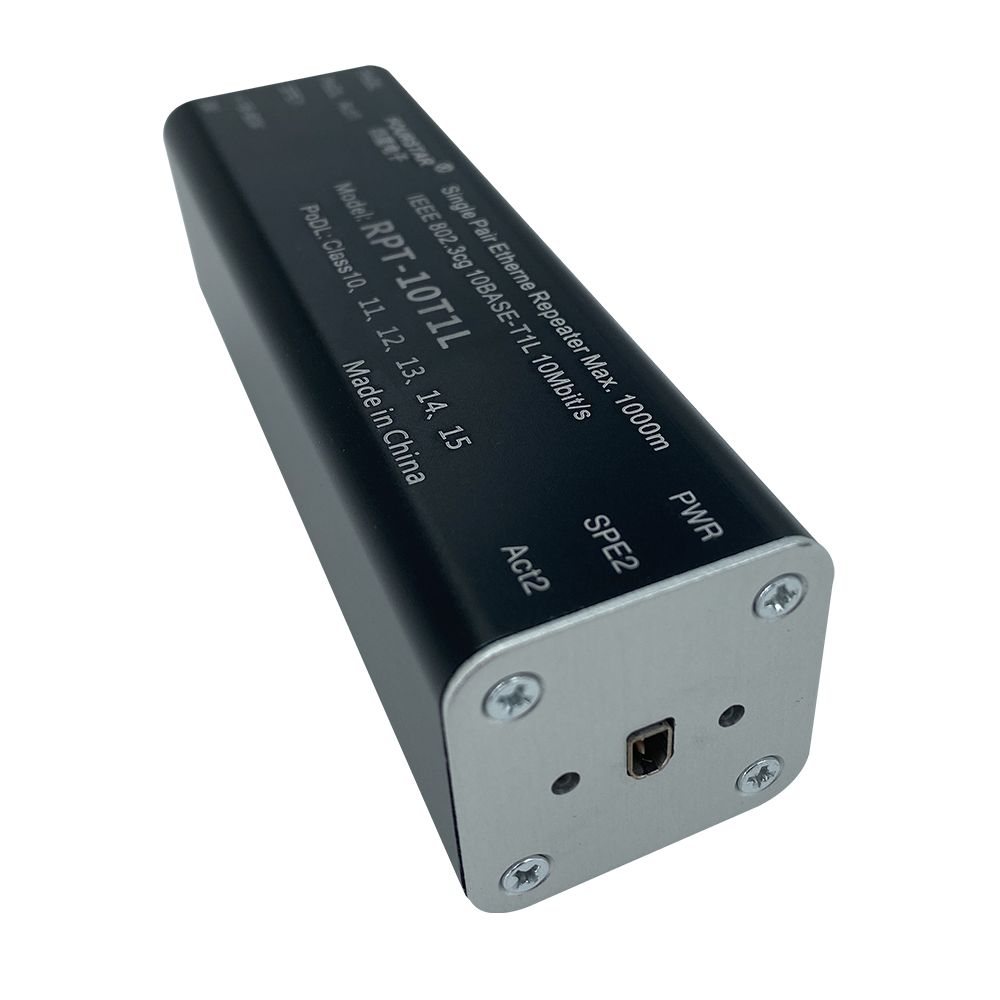

單對以太網SPE2口參數
| 接口類型 | 符合IEC63171-2標準的SPE連接器。 |
傳輸速率 | 10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。 | |
傳輸介質 | SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大傳輸距離 | 1000米。 | |
連接指示 | SPE端口狀態(tài)指示燈。 | |
PoDL供電 | 該端口（SPE2口）沒有PoDL供電。 | |
SEP端口數量 | 1個SPE端口。 | |

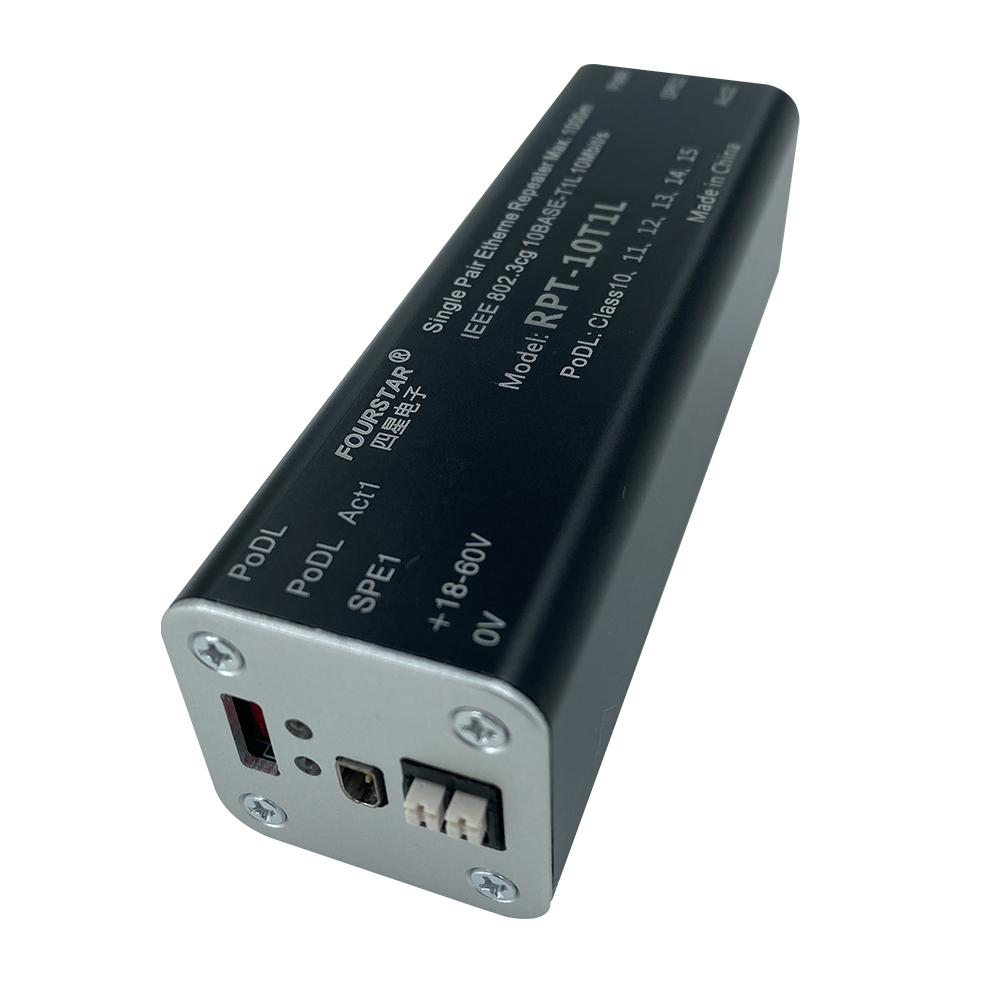

單對以太網SPE1口參數 | 接口類型 | 符合IEC63171-2標準的SPE連接器。 |
傳輸速率 | 10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。 | |
傳輸介質 | SPE單對雙絞線電纜，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大傳輸距離 | 1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。 | |
連接指示 | SPE端口狀態(tài)指示燈和PoDL指示燈。 | |
PoDL功率等級 | 支持PoDL供電輸出，輸入工作電源電壓為24VDC時支持功率等級Class10、11、12，輸入工作電源電壓為54VDC時支持功率等級Class13、14、15。SPE1口的PoDL輸出功率最高可達79W。 | |
SPE端口數量 | 1個SPE端口。 | |
SPE通訊協議 | IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。 | |
通用參數
| 工作電壓 | |
功率 | 不使用PoDL供電時功率不大于1W，使用PoDL供電時功率為受電設備功率再加40%以上的富余量。 | |
接口隔離 | SPE2口與SPE1口之間相互隔離，SPE2口與電源端口隔離，隔離電壓1500VDC。SPE1口與輸入工作電源端口之間沒有電隔離。 | |
防護等級 | IP20 | |
工作溫度 | -20℃～+75℃。 | |
外形尺寸 | 100mm×32mm×32（長×寬×高），重量100克。 | |

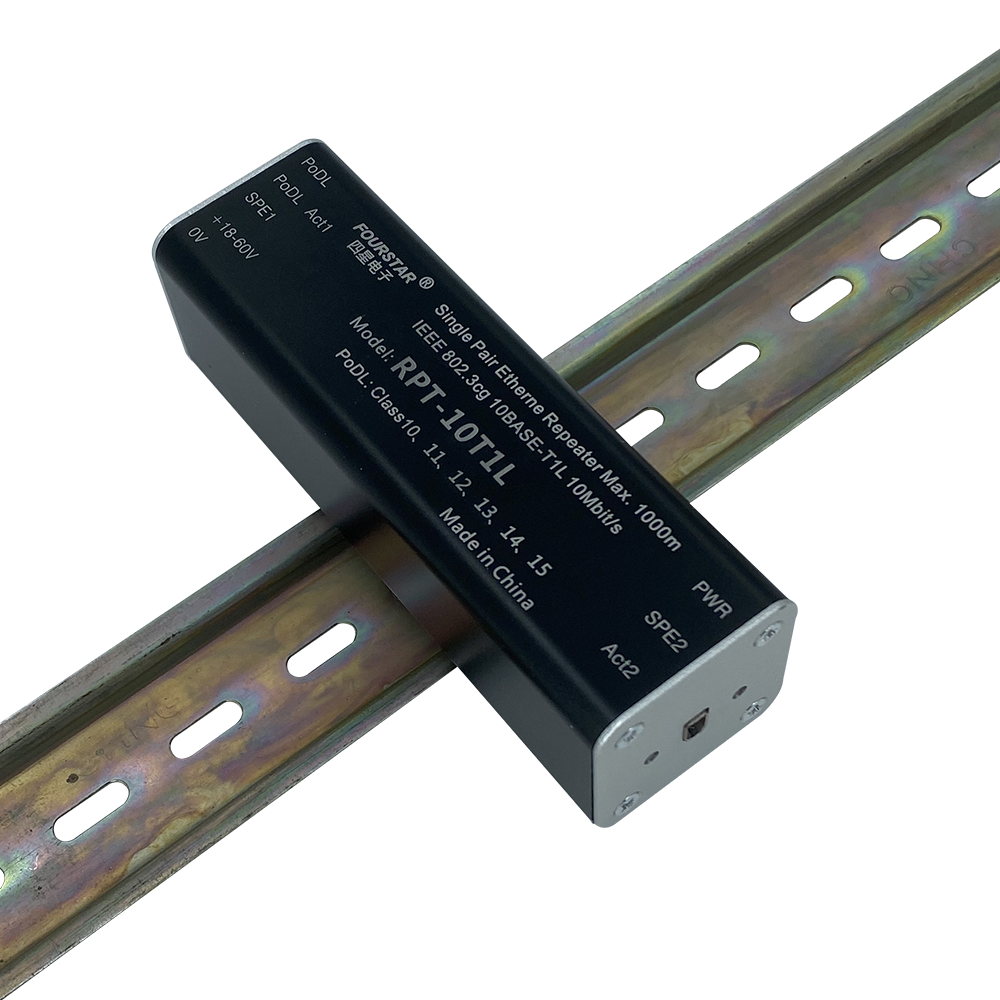

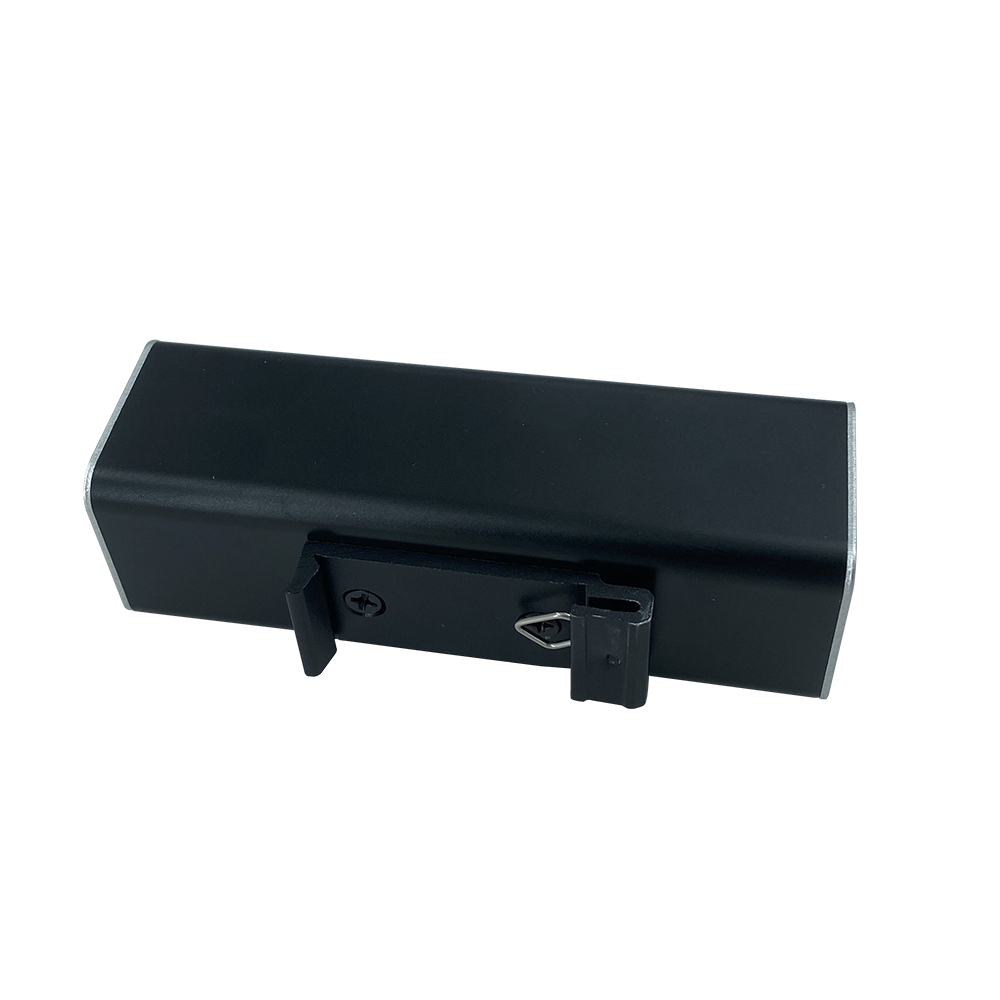

安裝方式 | DIN35mm標準導軌安裝。 | |

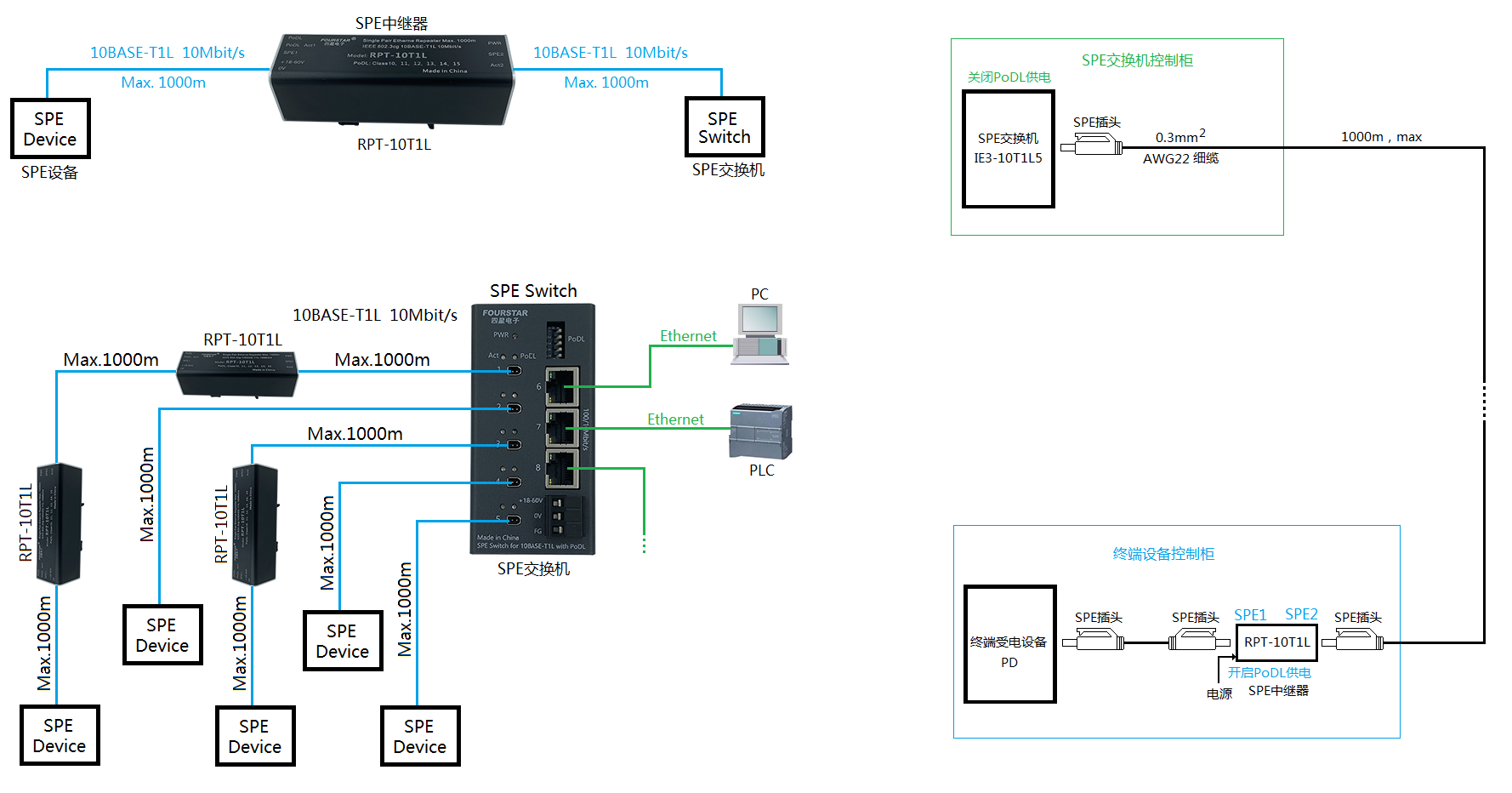

應用拓撲
